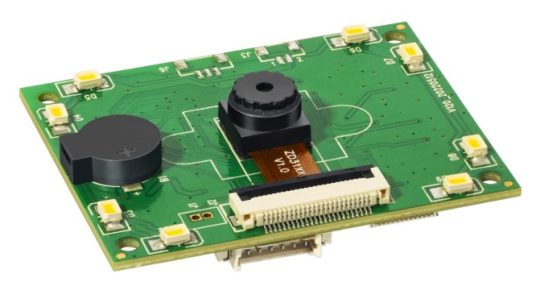

Módulo de escáner de código de barras de campo cercano integrado: RT830i-B
- Si busca un módulo de escaneo de campo cercano para uso integrado, entonces puede elegir este RT830i-B.
- Diseño súper delgado y liviano
- Campo de visión ultragrande, adecuado para la lectura de códigos de barras a corta distancia
- 8 iluminaciones blancas fuertes para ambientes oscuros
Características
- Adecuado para la lectura de códigos de barras a corta distancia
- Diseño ultrafino para uso integrado
- Admite la lectura de la mayoría de los tipos de códigos de barras 1D y 2D de la pantalla y el papel
- Windows, Linux, Android, Arduino, RaspberryPI
- Interfaz USB/TTL-232, y el RS232 es opcional
- Aplicación: cajeros automáticos, terminales POS, torniquetes, casilleros, computadoras portátiles, notebooks y también dispositivos médicos, etc.
Conexión
⌨️ USB-HID
⌨️ USB-CDC(Virtual COM)
🔌 TTL-232
🔌 RS232 (opcional)
RT830i-B está diseñado para la lectura de códigos de barras a corta distancia. Es un módulo de montaje fijo para uso integrado. Con un diseño delgado, se puede integrar en cajeros automáticos, terminales POS, torniquetes, casilleros, computadoras portátiles, terminales de autoservicio, computadoras portátiles y también dispositivos/instrumentos médicos, etc.
Admite el modo de detección que detecta y lee códigos de barras automáticamente, incorpora interfaces USB y TTL-232, y la interfaz RS232 es opcional. Por lo tanto, puede conectarlo con sus terminales a través de USB directamente (sin necesidad de ninguna otra placa de kit) o interfaz TTL de 12 pines.
Vídeo de Prueba:
Diseño súper delgado
La apariencia ultradelgada y la perfecta integración de la placa del decodificador y la impresora de imágenes facilitan la integración del motor de lectura de códigos de barras RT830i-B en una amplia variedad de dispositivos delgados y livianos, como terminales POS y computadoras portátiles, terminales publicitarios ultradelgados , dispositivos médicos, etc.
Fuerte iluminación para ambientes oscuros.
RT830i-B has been optimized to use eight illumination lights instead of the regular 4 illumination lights so it can read different kinds of barcodes quite well even in a very dim environment.
Admite la lectura de la mayoría de los códigos de barras 1D y 2D
Admite la lectura de la mayoría de los tipos de códigos de barras 1d y 2d comunes, lo que sea que se lea en papel o en la pantalla de un teléfono, incluido el código QR, Data Matrix, PDF417, código EAN, etc.
Amplio campo de visión, adecuado para leer códigos de barras a corta distancia
Este módulo tiene un gran campo de visión, que es excepcional en la lectura cercana de códigos de barras en pantalla o en papel, incluso cuando la pantalla tiene menos brillo o se imprime con mala calidad. Por ejemplo, el mín. la distancia legible es de 1,5 cm para el código DM de 5 mm
Programación de códigos de configuración
Para programar/configurar el módulo del escáner, simplemente puede hacerlo configurando los códigos del manual del usuario que proporcionamos. Proporcionamos códigos de programación enriquecidos para que pueda realizar muchos tipos de configuraciones/definiciones de usuario. Solicite a nuestros vendedores documentos detallados.
Guías de integración
Proporcionamos el boceto y la Guía de integración que respaldan su fácil y rápido trabajo de integración con sus terminales. Póngase en contacto con nuestro personal de ventas para obtener los documentos completos.
Especificación
| Performance | ||
| Image Sensor | 640 pixels (H)x 480 pixels (V) | |
| Illumination Aiming | Illumination: 5000K LED | |
| Symbologies | 2D | PDF417, Data Matrix, QR Code, etc. |
| 1D | UPC-A,UPC-C, EAN-8,EAN-13, Code 128, Code 39, Code 93, Codabar, Interleaved 2 of 5, etc. | |
| Resolution | ≥7mil | |
| Typical Depth of Field | Code128 | 5-16cm (2*4cm) |
| QR code | 1.5-9cm (5*5mm) | |
| PDF417 | 3-17cm(2*4cm) | |
| Data Matrix | 3-7cm (5*5mm) | |
| Scan Mode | Sense mode, continuous mode, command mode | |
| Scan Angle | Roll: 360°, Pitch: ±60°, Skew:±40° | |
| Field of View | Horizontal 88°, Vertical 57° | |
| Motion Tolerances | >0.3m/s | |
| Print Contrast | 30% minimum reflective difference | |
| FPS | 30FPS | |
| Mechanical/Electric | ||
| Interface | TTL-232, USB-HID, USB-VCOM, RS232 (optional) | |
| Dimensions | 45mm x 36mm x 12mm | |
| Weight | 13g | |
| Notification | Beep | |
| Operating | FPC PORT 3.3V DC | |
| Voltage | MX1.25 PORT 5.0V DC | |
| Current | Operating: 140mA. Standby: 40mA. Peak: 240mA. | |
| Environmental | ||
| Operating Temperature | -20℃ to 60℃ | |
| Storage Temperature | -40℃ to 80℃ | |
| Humidity | 5% to 95% (non-condensing) | |
| Drop/Shock | Withstands 10Gs 0.06”double amp | |
| Ambient Light Immunity | 0-100,000 Lux. | |
